Mastertrim 14： Mastertrim 座椅工程设计复杂性

Mastertrim 可将您的三维 CAD 系统转换为座椅装饰设计工程环境，获取您的装饰产品的完整数字表示。 Mastertrim 支持从款式设计到生产的整个座椅工程设计过程，它凭借单一主模型加速原型制作，验证造型设计标准，提供早期成本反馈，并在整个企业中以及向供应商迅速可靠地传播设计细节。

线缝的形成与操作

生成几何图形线缝可能会很枯燥，需要掌握高深的 CAD 系统设计技术。 Mastertrim 14 推出了两款全新实用工具，借助这两款工具，直接在 Mastertrim 环境内即可轻松形成并操作定义线缝所需的几何图形。借助点击式界面，用户可轻松控制线缝位置。对获得专利的技术的支持可确保所有线缝细节的良好连接性，这些细节包括让用户创建最佳座椅装饰设计的对称和造型特征。

基于规则的 V 形缺口的生成

关于如何在展平图样上放置 V 形缺口，并没有一套标准的规则，事实上，大多数公司为确保高效的制造过程均自行定义了规则。现在，通过 Mastertrim 14，用户可以根据一套预定义的规则来定义 V 形缺口。例如，V 形缺口可以自动放置在每条线缝（或选定数量的线缝）的交点，或者也可以将城堡式 V 形线缝放置在缝合到图样的附件的起始和结束位置。如果某项设计更改需要对 V 形缺口的放置位置进行更新，用户还会得到提醒，需要时也可启动自动更新。通过提供基于规则的 V 形缺口生成功能，用户可以根据对公司设计标准十分重要的时限要求以及最大限度降低重复工作量的原则，确保数据的一致性。

文档增强

Mastertrim 14 提供了两项全新的文档功能来改进设计意图的传达，即横断面生成和标记制造工序。利用针对线缝类型和附件的自定义图像数据库，可以生成一个横断面（或多个横断面），以显示三维设计中该位置上的正确图像。横断面直接与主模型链接，因而当设计发生更改后，用户会得到关于过时横断面的提醒，随后横断面便会自动更新。另外，Mastertrim 14 还提供在展平图样布局上放置与标记制造工序的新功能。部件文档对于确保设计准确性至关重要，通过它能够灵活地显示和标记所需的制造工序，部件文档中还包括缝纫报告，用户可以直接在工程设计图纸上提供所需细节，以确保实现最佳制造。

Teamcenter 集成

Teamcenter 为领先的产品生命周期管理 (PLM) 软件，让企业能够将日益复杂的产品推向市场，同时最大限度提高生产效率并简化全局操作。 Mastertrim 14 已与 Teamcenter 实现了紧密集成，在此基础之上，它还提供了其他功能，即将生成的三维展平图样直接导出到 Teamcenter 中，同时保持程序数据结构不变。这一无可匹敌的功能可以灵活地适应企业中的任何过程 – 在 Mastertrim 中创作，在 Teamcenter 中管理。

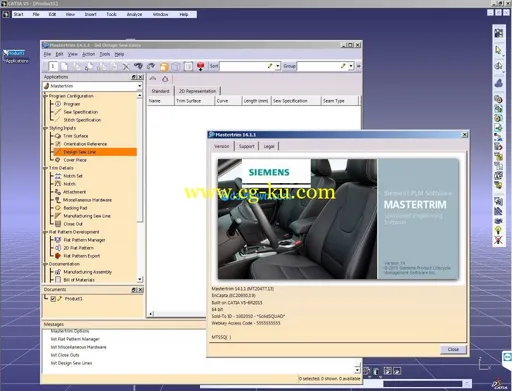

Siemens Mastertrim 14.1.1 for Catia5/NX Win32/64的图片2
